Vous devez penser: Pourquoi est-ce quelqu'un aurait acheter une police pour tatoueurs sans tatoueur? Simple, J'ai pensé que le prix serait un bon moyen de faire une petite source de Workbench et facile tester certains bois de œuvre que j'ai acheter en Chine.
Cette source est réglable et possède deux postes P10 sur le devant. L'un des postes est le connecteur pour l'aiguille, avec la puissance (+V et GND). L'autre est l'entrée de l'artiste de tatouage d'aiguille pédale de contrôle. Bien sûr, je ne voulais rien de tout cela.

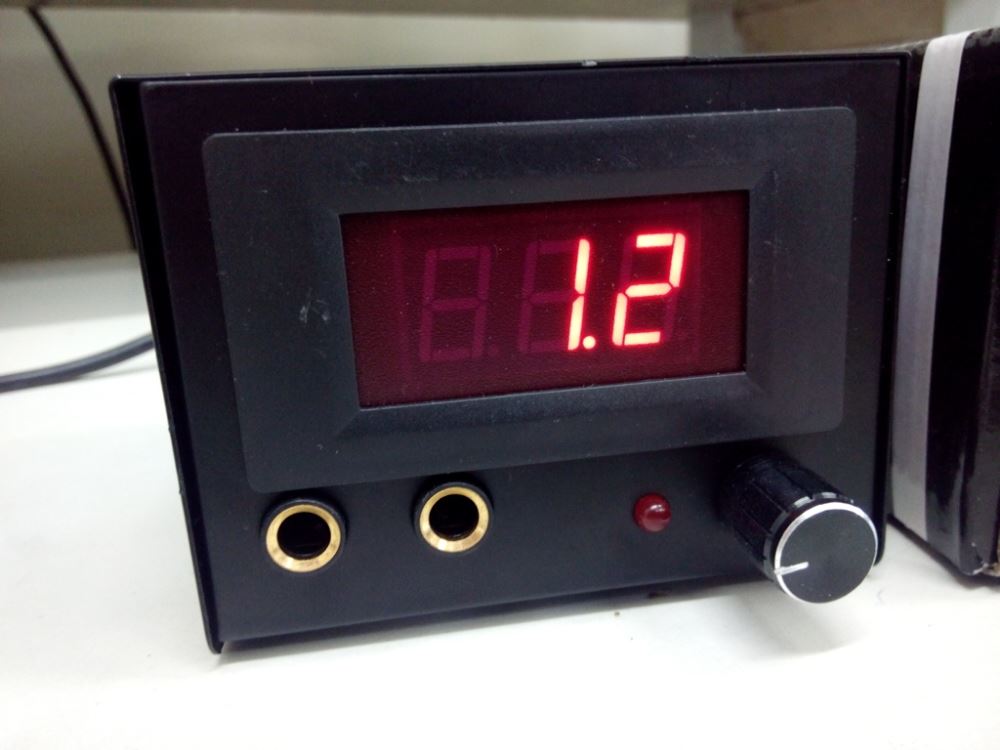

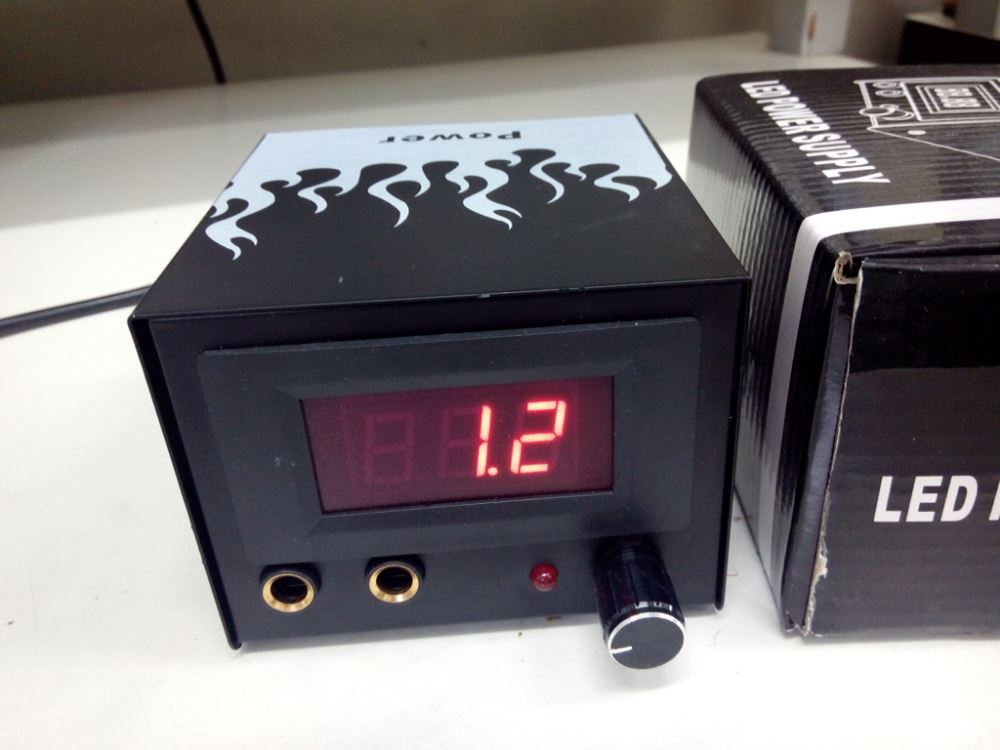

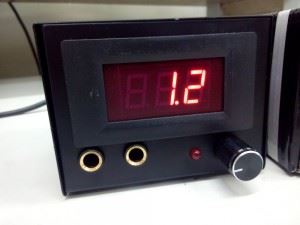

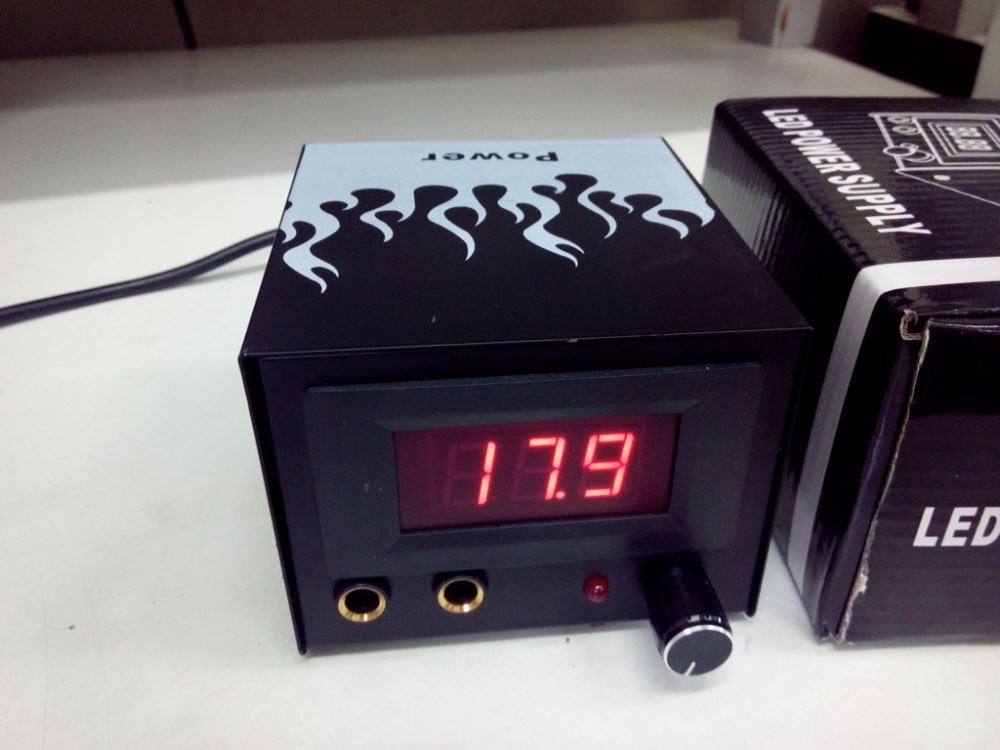

La valeur minimale de la source est 1.2 et le maximum est de 17,9 V (sans charge). La tension de sortie minimale j'ai pensé qu'il y avait un régulateur LM317, à l'intérieur. Alerte spoiler!
La source a aussi un voyant et un POT pour contrôler la tension de sortie. Erreur de conception ridicule: le voyant d'alimentation est connecté à la sortie du régulateur, IE, ne pas tourne lorsque la tension est inférieure à 2V.

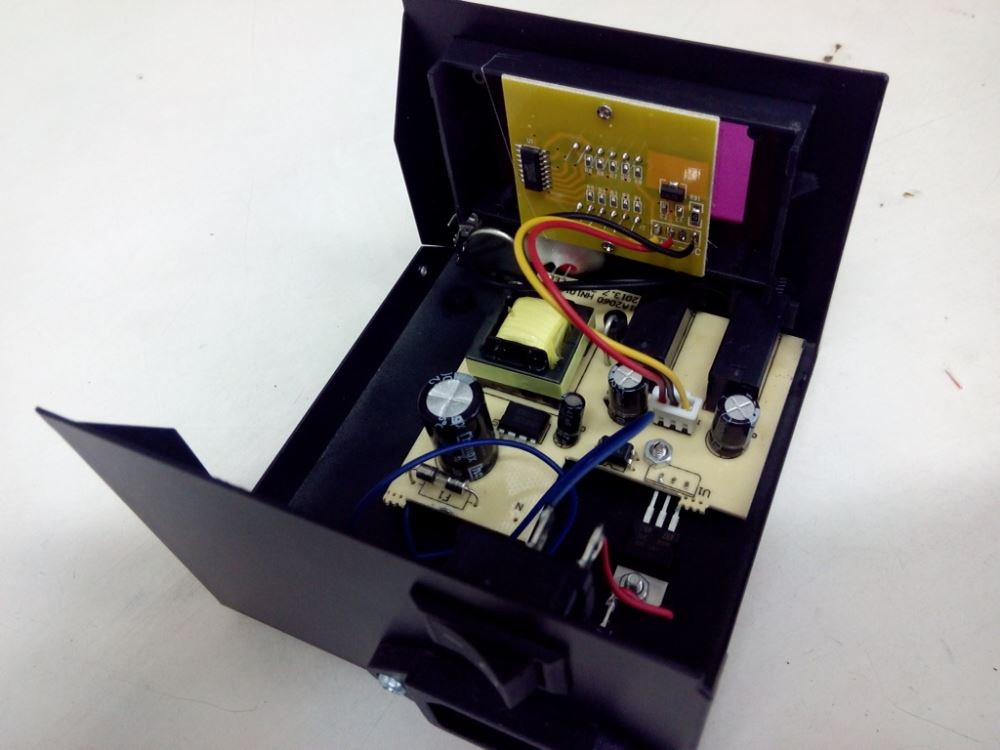

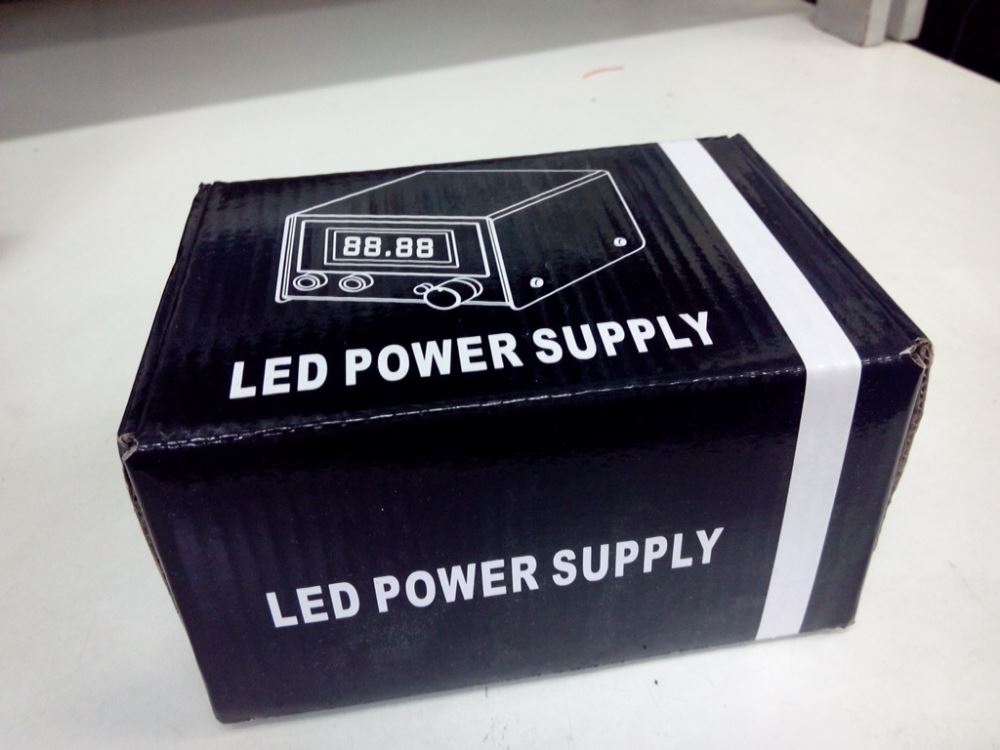

Ouvrir la source de ce que je trouve? Un LM317 boulonné sur la boîte en métal. Ma première pensée a été: le courant maximum est donc de 1 a et pas les 1.5 comme dit la boîte.

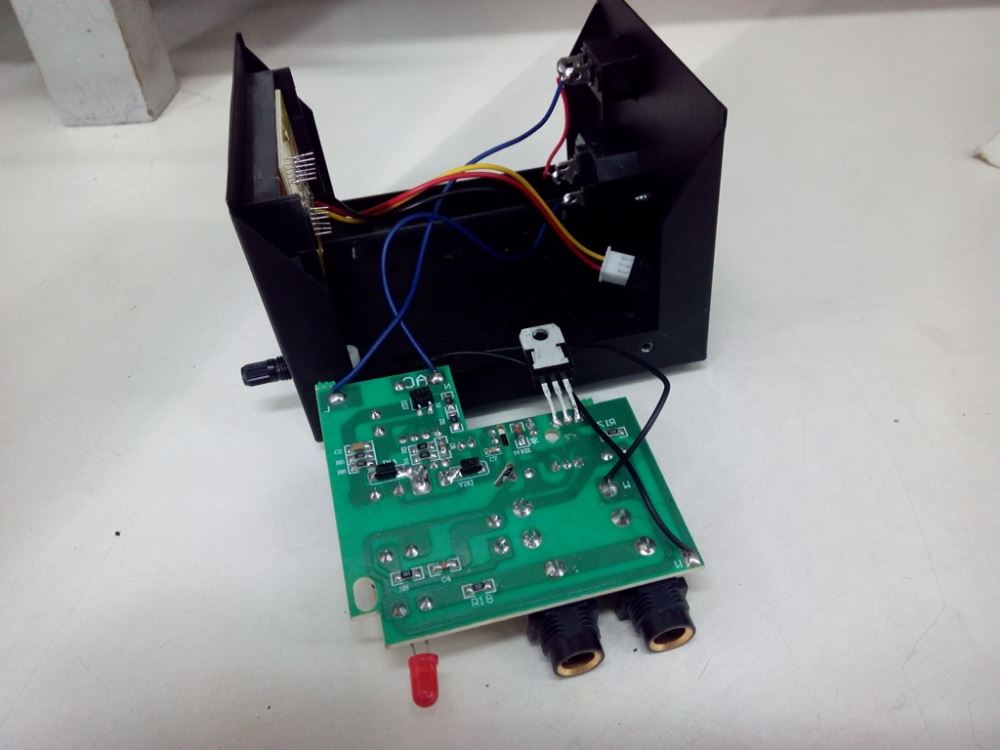

Il était facile de faire la modification à la source de banc: J'ai juste eu à dessouder les deux connecteurs femelles de P10 pour mettre deux postes banane collée sur la boîte en métal. De plus,, Il est également nécessaire de court-circuiter le connecteur P10 de la pédale, C'est plus proche de la LED rouge.

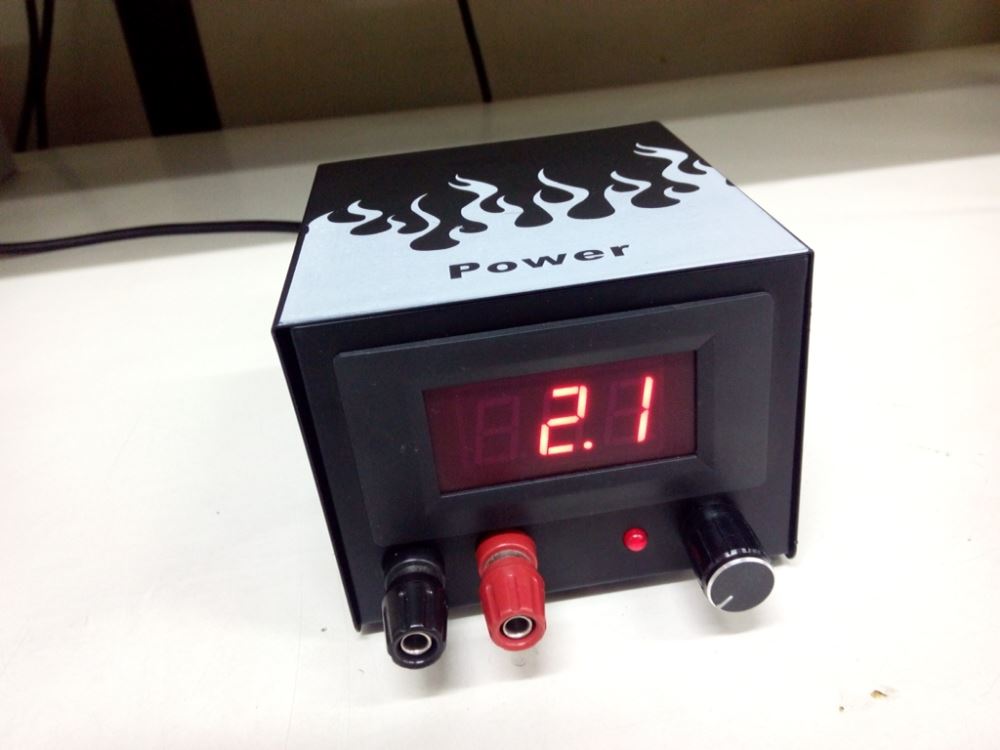

Il y a la “MOD” transformer la source des artistes tatoueurs dans la source de cartes électroniques. Détail de la chose de LED quand la source est dans la V 2.1.
Le circuit est une alimentation à découpage avec un petit transformateur, une puce qui contrôle le régulateur LM317 et mise sous tension sortie. Je ne m'attendais pas plus de 1 a, mais j'ai fait le 1.1, bien que la tension de sortie a été limitée à 12V. Après avoir quitté connecté avec une charge qui a tiré le 1.1 pendant quelques heures, j'ai réussi à vous inscrire sur l'oscilloscope autour de bruit 240mV, dans l'intervalle de 24 kHz. N'est pas une source très fantastique, parce que le bruit donne pic 1 le 2V, mais la dépense.

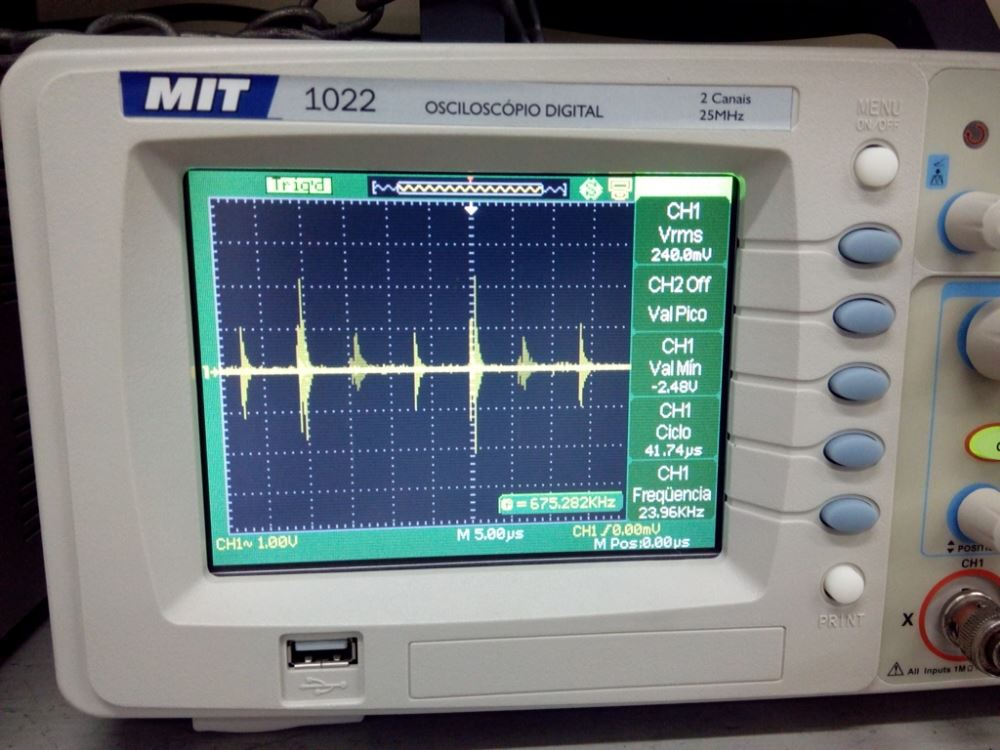

OBS.: Sur cette photo l'oscilloscope est défini sur AC avec le circuit “la pleine charge” (1.1Le).
Comme la source. Je pense sérieusement d'acheter un autre d'entre eux aussi à modifier. Une bonne source de comptoir peut coûter plus de 200 Real, et il y a des modèles de troisième chinois qui sont très bon marché. C'est bon de tester des petites choses, mais je n'appellerais pas ça rien de trop important. Je laisse le lien vers le DealExtreme, où j'ai acheté la source, et d'autres sources de tatoueurs dans le système de recherche AllChinese.
http://www.DX.com/p/Professional-Tattoo-Power-Supply-System-Flame-97037
http://www.tudovemdachina.com/allchinese/busca.php?search=Tattoo+power+supply
Mon frère et comment je peux faire le contraire??mine est venu avec la banane blug voulez changement p10
Acheter la fiche P10 sur le marché libre et l’échange…
Ami (e), voulais faire exactement le contraire! acheter cette même source en Chine, mais j'ai un bien meilleur à la banane fiche… Il est très difficile de prendre cette source chinoise et branchez p10 mettre à la place de la banane de la même source? ou créer une sorte de maison et simple adaptateur? =)
Je ne sais pas si vous avez mal compris le texte, Mais ce que j'ai fait exactement. J'ai pris la fiche p10 et mettre à profit comme source du banc de la banane.
